MCD2是完全兼容Microchip的在線調試器MPLAB-ICD2的一個功能強大、低成本、高運行速度的開發
工具。它利用Flash工藝芯片的程序區自讀寫功能，使用芯片來實現仿真調試功能。
MCD2使用的軟件平臺是Microchip的MPLAB-IDE
v6.20（集成開發環境軟件包）或更高版本，兼容
Windows
95/98/ME、Windows NT和 Windows 2000/Windows XP/Windows
2003等操作系統。
其通信接口方式同時具備USB2.0高速接口（高可達12Mbit/s）與RS-232串行接口；工作電壓范圍
為2.0~5.5V。
CD2目前(在MPLAB?IDE?V7.40平臺)正式支持在線仿真調試的型號如下：?
PIC10FXXX：?
PIC10F200*?PIC10F202*?PIC10F204*?PIC10F206*?PIC10F220#*?PIC10F222#*?
PIC12XX：?
PIC12F508*?PIC12F509*?PIC12F510*?PIC12F629*?PIC12F635*?PIC12F675*?PIC12F683*
PIC16XX：?
PIC16F505*?PIC16F506*#?PIC16F627A*?PIC16F628A*?PIC16F630*?PIC16F631#*?PIC16F636*?
PIC16F639*?PIC16F648A*?PIC16F676*?PIC16F677#*?PIC16F684*?PIC16F685*?PIC16F687*?
PIC16F688*?PIC16F689*?PIC16F690*?PIC16F716*?PIC16F737?PIC16F747?PIC16F767?
PIC16F777?PIC16F785*?PIC16F818?PIC16F819?PIC16F87?PIC16F870?PIC16F871?
PIC16F872?PIC16F873(A)?PIC16F874(A)?PIC16F876(A)?PIC16F877(A)?PIC16F88?PIC16F913?
PIC16F914?PIC16F916?PIC16F917?PIC16F946?
PIC18CXX：?
PIC18C601?PIC18C801?
PIC18FXX：?
PIC18F1220?PIC18F1230#?PIC18F1320?PIC18F1330#?PIC18F2220?PIC18F2221#?PIC18F2320?
PIC18F2321#?PIC18F2331?PIC18F2410?PIC18F242?PIC18F2420?PIC18F2423#?PIC18F2431?
PIC18F2439?PIC18F2450?PIC18F2455?PIC18F248?PIC18F2480?PIC18F24J10?PIC18F2510?
PIC18F2515?PIC18F252?PIC18F2520?PIC18F2523#?PIC18F2525?PIC18F2539?PIC18F2550?
PIC18F258?PIC18F2580?PIC18F2585?PIC18F25J10?PIC18F2610?PIC18F2620?PIC18F2680?
PIC18F2682?PIC18F2685#?PIC18F4220?PIC18F4221#?PIC18F4320?PIC18F4321#?PIC18F4331?
PIC18F4410?PIC18F442?PIC18F4420?PIC18F4423#?PIC18F4431?PIC18F4439?PIC18F4450?
PIC18F4455?PIC18F448?PIC18F4480?PIC18F44J10?PIC18F4510?PIC18F4515?PIC18F452?
PIC18F4520?PIC18F4523#?PIC18F4525?PIC18F4539?PIC18F4550?PIC18F458?PIC18F4580?
PIC18F4585?PIC18F45J10?PIC18F4610?PIC18F4620?PIC18F4680?PIC18F4682#?PIC18F4685?
PIC18F46K20#?PIC18F6310?PIC18F6390?PIC18F6410?PIC18F6490?PIC18F6520?PIC18F6525?
PIC18F6527?PIC18F6585?PIC18F65J10?PIC18F65J15?PIC18F6620?PIC18F6621?PIC18F6622?
PIC18F6627?PIC18F6680?PIC18F66J10?PIC18F66J15?PIC18F66J65?PIC18F6720?PIC18F6722?
PIC18F67J10?PIC18F67J60#?PIC18F8310?PIC18F8390?PIC18F8410?PIC18F8490?PIC18F8520?
PIC18F8525?PIC18F8527?PIC18F8585?PIC18F85J10?PIC18F85J15?PIC18F8620?PIC18F8621?
PIC18F8622?PIC18F8627?PIC18F8680?PIC18F86J10?PIC18F86J15?PIC18F86J60#?PIC18F86J65#?
PIC18F8720?PIC18F8722?PIC18F87J10?PIC18F87J60#?PIC18F96J65#?PIC18F97J60#?PIC18LF24J10#?
PIC18LF25J10#?PIC18LF44J10#?PIC18LF45J10#?
PIC24XXXX:?
PIC24FJ128GA006?PIC24FJ128GA008?PIC24FJ128GA010?PIC24FJ64GA006?PIC24FJ64GA008?
PIC24FJ64GA010?PIC24FJ96GA006?
PIC24FJ96GA008?PIC24FJ96GA010?PIC24HJ128GP206#?PIC24HJ128GP506?PIC24HJ256GP206?
PIC24HJ256GP610?PIC24HJ64GP206#?PIC24HJ64GP210#?
dsPIC30FXX:?
dsPIC30F2010?dsPIC30F2010A?dsPIC30F2011?dsPIC30F2012?dsPIC30F2020PS#?
dsPIC30F3010?dsPIC30F3011?
dsPIC30F3012?dsPIC30F3013?dsPIC30F3014?dsPIC30F4011?dsPIC30F4012?dsPIC30F4013?
dsPIC30F5011?
dsPIC30F5013?dsPIC30F5015?dsPIC30F5016?dsPIC30F6010?dsPIC30F6010A?dsPIC30F6011?
dsPIC30F6011A?
dsPIC30F6012?dsPIC30F6012A?dsPIC30F6013?dsPIC30F6013A?dsPIC30F6014?dsPIC30F6014A?
dsPIC30F6015?
dsPIC33FXX:?
dsPIC33FJ128GP706?dsPIC33FJ128GP708?dsPIC33FJ128MC706?dsPIC33FJ128MC708?
dsPIC33FJ256GP506?
dsPIC33FJ256GP710?dsPIC33FJ256MC710?
dsPIC33FJ64GP706#?dsPIC33FJ64GP708#?dsPIC33FJ64GP710#?dsPIC33FJ64MC508#?
dsPIC33FJ64MC706#?dsPIC33FJ64MC710#?
以上帶“*”的器件調試必須借助專用仿真頭（須另行購買），其它芯片可直接用用戶芯片仿真調試，
帶“#”的支持器件還處在測試之中。?
MCD2目前(在MPLAB?IDE?V7.40平臺)正式支持的在線燒寫型號如下：?
PIC10FXXX：?
PIC10F200?PIC10F202?PIC10F204?PIC10F206?PIC10F220?PIC10F222?
PIC12XX：?
PIC12F508?PIC12F509?PIC12F510?PIC12F629?PIC12F635?PIC12F675?PIC12F683?
PIC16XX：?
PIC16F505?PIC16F506*?PIC16F54?PIC16F57?PIC16F59?PIC16F616?PIC16F627?
PIC16F627A?PIC16F628?PIC16F628A?PIC16F630?PIC16F631*?PIC16F636?PIC16F639?
PIC16F648A?PIC16F676?PIC16F677*?PIC16F684?PIC16F685?PIC16F687?PIC16F688?
PIC16F689?PIC16F690?PIC16F716?PIC16F72?PIC16F73?PIC16F74?PIC16F76?
PIC16F77?PIC16F737?PIC16F747?PIC16F767?PIC16F777?PIC16F785?PIC16F818?
PIC16F819?PIC16F84A?PIC16F87?PIC16F870?PIC16F871?PIC16F872?PIC16F873（A）?
PIC16F874（A)?PIC16F876（A)?PIC16F877（A）?PIC16F88?PIC16F913?PIC16F914?PIC16F916?
PIC16F917?PIC16F946?
PIC18CXX：?
PIC18C601?PIC18C801?
PIC18FXX：?
PIC18F1220?PIC18F1230*?PIC18F1320?PIC18F1330*?PIC18F2220?PIC18F2221*?PIC18F2320?
PIC18F2321*?PIC18F2331?PIC18F2410?PIC18F242?PIC18F2420?PIC18F2423*?PIC18F2431?
PIC18F2439?PIC18F2450?PIC18F2455?PIC18F248?PIC18F2480?PIC18F24J10?PIC18F2510?
PIC18F2515?PIC18F252?PIC18F2520?PIC18F2523*?PIC18F2525?PIC18F2539?PIC18F2550?
PIC18F258?PIC18F2580?PIC18F2585?PIC18F25J10?PIC18F2610?PIC18F2620?PIC18F2680?
PIC18F2682?PIC18F2685*?PIC18F4220?PIC18F4221*?PIC18F4320?PIC18F4321*?PIC18F4331?
PIC18F4410?PIC18F442?PIC18F4420?PIC18F4423*?PIC18F4431?PIC18F4439?PIC18F4450?
PIC18F4455?PIC18F448?PIC18F4480?PIC18F44J10?PIC18F4510?PIC18F4515?PIC18F452?
PIC18F4520?PIC18F4523*?PIC18F4525?PIC18F4539?PIC18F4550?PIC18F458?PIC18F4580?
PIC18F4585?PIC18F45J10?PIC18F4610?PIC18F4620?PIC18F4680?PIC18F4682*?PIC18F4685?
PIC18F46K20*?PIC18F6310?PIC18F6390?PIC18F6410?PIC18F6490?PIC18F6520?PIC18F6525?
PIC18F6527?PIC18F6585?PIC18F65J10?PIC18F65J15?PIC18F6620?PIC18F6621?PIC18F6622?
PIC18F6627?PIC18F6680?PIC18F66J10?PIC18F66J15?PIC18F66J65?PIC18F6720?PIC18F6722?
PIC18F67J10?PIC18F67J60*?PIC18F8310?PIC18F8390?PIC18F8410?PIC18F8490?PIC18F8520?
PIC18F8525?PIC18F8527?PIC18F8585?PIC18F85J10?PIC18F85J15?PIC18F8620?PIC18F8621?
PIC18F8622?PIC18F8627?PIC18F8680?PIC18F86J10?PIC18F86J15?PIC18F86J60*?PIC18F86J65*?
PIC18F8720?PIC18F8722?PIC18F87J10?PIC18F87J60*?PIC18F96J65*?PIC18F97J60*?PIC18LF24J10*?
PIC18LF25J10*?PIC18LF44J10*?PIC18LF45J10*?
PIC24XXXX:?
PIC24FJ128GA006?PIC24FJ128GA008?PIC24FJ128GA010?PIC24FJ64GA006?PIC24FJ64GA008?
PIC24FJ64GA010?PIC24FJ96GA006?
PIC24FJ96GA008?PIC24FJ96GA010?PIC24HJ128GP206*?PIC24HJ128GP506?
PIC24HJ256GP206?PIC24HJ256GP610?PIC24HJ64GP206*?
PIC24HJ64GP210*?
dsPIC30FXX:?
dsPIC30F2010?dsPIC30F2010A?dsPIC30F2011?dsPIC30F2012?dsPIC30F2020PS*?dsPIC30F3010?
dsPIC30F3011?
dsPIC30F3012?dsPIC30F3013?dsPIC30F3014?dsPIC30F4011?dsPIC30F4012?dsPIC30F4013?
dsPIC30F5011?
dsPIC30F5013?dsPIC30F5015?dsPIC30F5016?dsPIC30F6010?dsPIC30F6010A?dsPIC30F6011?
dsPIC30F6011A?
dsPIC30F6012?dsPIC30F6012A?dsPIC30F6013?dsPIC30F6013A?dsPIC30F6014?dsPIC30F6014A?
dsPIC30F6015?
dsPIC33FXX:?
dsPIC33FJ128GP706?dsPIC33FJ128GP708?dsPIC33FJ128MC706?dsPIC33FJ128MC708?
dsPIC33FJ256GP506?dsPIC33FJ256GP710?dsPIC33FJ256MC710?
dsPIC33FJ64GP706*?dsPIC33FJ64GP708*?dsPIC33FJ64GP710*?dsPIC33FJ64MC508*?
dsPIC33FJ64MC706*?dsPIC33FJ64MC710*?
上面的“*”表示當前的芯片能支持,但還處在測試狀態。?
Microchip還將不斷增加其支持芯片，詳情請關注我們網站新發布的相關信息。?
MCD2的M07方案,專為PIC單片機的初學者提供了一個多功能教學實驗板,并配套有可直接在本
實驗板上運行的從入門基礎到復雜的編程實例多個,每個實例全中文注釋,方便PIC單片機初學者
利用本套件快速入門.
這個教學實驗板是我們專為MCD1/MCD2配套設計的一款多功能、適用教學及自學用的實驗儀器，
本實驗儀器適用的芯片為PIC16F87X（A）單片機以及其它PIC中高檔28PIN/40PIN器件。MCD
-DEMO教學實驗板為16F87X系列芯片的各個功能模塊提供了相應的實驗電路，以便用戶調試和驗
正。在此基礎上，
我們還為初、中級使用者設計了一些對應實驗板功能的實驗，并為其編寫了
教學實驗程序。
MCD-DEMO教學實驗板包括以下資源:
-
MCD2與MCD1的差別:
型號
|
支持器件
|
通信口
|
仿真與燒寫速度
|
用于產品開發/生產
|
用于PIC學習
|
支持升級
|
使用軟件
|
說明
|
MCD1
|
只支持PIC16F87X(A)幾種器件
|
串口
|
慢(串口大速率57.6K)
|
一般不可
|
可以
|
已停止升級
|
MPLAB
IDE5.70及以下版本
|
適用于PIC單片機學習
|
MCD2
|
100多種且不斷升級支持更多
|
串口或USB口
|
快(USB大速率2M)
|
可以
|
可以
|
不斷升級
|
MPLAB
IDE6.20以上所有版本
|
適用于PIC單片機學習,產品開發,生產
|
-
對于初學PIC單片機來說是選MCD1好,還是MCD2好呢?
-
MCD1與MCD2配套相同的實驗板,對于初學來說兩者沒有太大的差別.
-
MCD2因支持較多的器件,且軟件不斷升級,有較快的仿真調試速度和較快的在線燒寫速度,
不光可用于現在的PIC單片機學習,也可用于將來的產品開發或產品生產,而MCD1只支持
PIC16F87X(A)且仿真調試速度慢,可能用MCD1學會PIC單片機后將來做產品開發或生
產時還是要購MCD2(特別對較新推出的器件,MCD2比通用燒寫器在升級更新上更有優勢),
MCD1在學會后就沒有太大用途,而MCD2在以后的工作將有較大的作用.
-
MCD1是一個MICROCHIP已經淘汰的產品,已無升級的可能,而MCD2不斷升級在今后幾年
都還不會過時.
所以對于初學PIC單片機來說,只要條件允許就盡量購買MCD2套件,以免將來重復投資.
-
選用本公司MCD2開發學習套件的理由:
-
國內其它大部分廠家的ICD2因選用穩定性不高的74HCT126(主要是驅動能力及電壓范圍),
至使經常出現該器件損壞,從而在連機時出現檢測不到器件的現象,相信購買過其它家ICD2
產品的朋友都有同感,我們針對這個缺點重新選用了另一個更好的數字芯片,并加了完善
的輸出保護電路,實踐證明,我們的思路是可行的(我們的MCD2已出售
好幾仟臺,還沒有
一臺出現過類似問題).
-
國內其它大部分廠家的ICD2的通信接口(RJ-45)都選用的國產器件,在連接時松動大,從而
經常出現接觸不良而通信失敗;我們的通信接口采用美國進口器件,連續插拔幾萬次也不會
有出現接觸不良,這樣可以減少開發中的時間損耗,可以讓初學者不至于因產品問題而喪失
學習的興趣。
-
我們配套有詳細的使用說明書,硬件連接圖,還有一本讓初學者快速入手的<<MCD2快速入
門>>,可讓零基礎的朋友快速掌握MCD2工具的使用,從而提高學習的興趣,和提高學習的效率.
-
我們MCD2的M07方案配套的實驗板有豐富的可編程資源,并配套有幾十個從入門到高級應
用的編程實例,每個編程實例全中文注釋,方便PIC單片機初學者快速入門,同時該實驗板
同北京航空航天大學出版社的<<PIC單片機實用教程-基礎篇>>和<<PIC單片機實用
教程-提高篇>或《PIC單片機易學通》>可完全配套,真正能做到理論和實踐完美結合.
[同時我們更注重產品的質量與穩定性,實驗板的所有拔碼開關都采用較貴的臺灣DIP牌,
仿真器及實驗板晶振全部采用A極高溫度范圍晶振,所有集成電路均不惜成本的選用進口
高級器件,我們深信:要做好一個產品必須注意每一個細節]
-
我們的論壇隨時有幾十人上百人在線討論問題,同時我們有多個QQ討論群,可以做到第一
時間解決客戶的所有問題.
6.我們的MCD2在08年新改版,增加較多保護功能，杜絕了極大多數ICD2存在的普通問題。
2008年2月乾龍盛針對現有MCD2/ICD2所存在的普遍問題做出重大改版，改版后的PCB版本為A61版，
成本比原來增加近50元人民幣（僅一個超級微小無音進口繼電器就十幾塊人民幣一個，PCB板上U11位置)，
乾龍盛堅持的原則：加料不加價,品質更上一層樓.

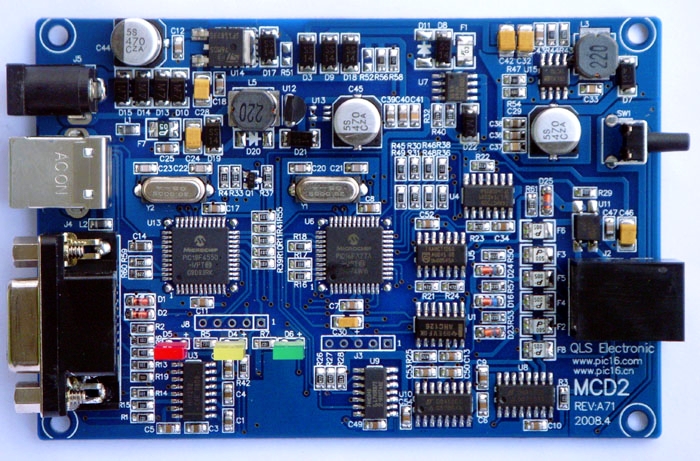

改版后的PCB如下圖：
增加如下保護電路：
1.
用戶板比仿真器先上電保護電路，杜絕用戶板先上電燒壞仿真器輸出電路的問題（這就是無音
繼電器的功勞，不是一般MOS或三極管能做到的）。
2. 靜電保護電路，防止外部靜電燒壞MCD2輸出電路。
3.
用戶板過流/短路保護電路，用戶板過壓保護電路（采用無損自恢復過流保護）。
4.
電腦USB口過流保護電路（采用無損自恢復過流保護）。
5.
USB口電壓恒壓電路，避免因電腦USB口電壓不穩造成的仿真器不穩現象。
6.
超強抗干擾PCB布線設計、地線零電位設計、地線隔離設計、信號線包地設計、零電位（相對地
參考點）整板包地設計.
|
